Характеристики установки для обеззараживания воды хозяйственно-питьевого назначения серии Санатор

(ТУ 4859-002-49960728-2000.
Гигиенический сертификат № 77.01.06.485.Т.33046.11.0. 13.11.00)

В. В. Банников, канд. техн. наук
Предприятие «Экосервис Технохим» (www.etch.ru)

Установка Санатор нарабатывает раствор гипохлорита натрия непосредственно на месте применения путем электролиза водного раствора поваренной соли.

Раствор гипохлорита натрия является сильным хлорирующим агентом (содержание активного хлора в NaClO - 95%). Он обладает рядом свойств, ценных в техническом отношении. Раствор NaClO не имеет взвесей, поэтому не нуждается в отстаивании, в противоположность хлорной извести. Применение гипохлорита натрия для обеззараживания воды не вызывает увеличения ее жесткости, так как он практически не содержит солей кальция и магния. Кроме того, концентрация гипохлорита натрия в приготовленном растворе стабильна - 0,5% (в пересчете на 100% хлор).

Раствор гипохлорита натрия широко используется для обеззараживания и обезвреживания городских и промышленных сточных вод. Оптимальные условия обработки (доза активного хлора, время контакта воды с окислителем, температура) определяются пробным хлорированием.

Электрохимическая установка «Санатор» включает электродную кассету, растворитель твердой поваренной соли, поплавковую камеру, камеру сбора готового продукта (размещены в одном корпусе) и блок питания.

В комплект поставки включен дозирующий перистальтический насос «Stenner» (модель 65 МНР 10 с трубкой № 7), микроконтроллер с импульсным датчиком потока воды (номинальный расход до 10 куб. м в час) для пропорционального дозирования раствора гипохлорита в поток обрабатываемой воды.

• Габариты, мм:
  • корпус Санатора («напольного типа») - 300*300*700;
  • блок питания («настенного типа») - 111*297*216;
  • микроконтроллер («настенного типа») - 110*110*60;
  • дозирующий насос («настенного типа») - 260*140*90.
• Исходное сырье - твердая поваренная соль (хлорид натрия) по ГОСТ 13830-84 сорт «Экстра», высший, первый или по ТУ 18-11-3-85 сорт высший (содержание основного вещества (NaCI), не менее 97,7%).
• Электропитание - от сети переменного тока 220 + 22 В частотой 50 + 1 Гц,
• Потребляемая мощность (блок питания и дозирующий насос) - до 400 Вт.

Установка по классификации относится:

• по типу защиты от поражения электрическим током - к приборам класса II;
• по степени защиты от влаги - к приборам обычного исполнения.

Принцип работы электрохимического «Санатора» заключается в прямом электролизе раствора поваренной соли с образованием гипохлорита натрия, являющегося эффективным окислителем и дезинфицирующим средством.

В корпусе «Санатора» размещены: камера с поплавковым запорным клапаном, подключаемого через запорный кран к водопроводу с помощью гибкого шланга с накидными гайками (трубная резьба ½"), а также камеры для загрузки и растворения соли и камера для сбора и отвода готового продукта. Электродная кассета помещается в специальной нише камеры сбора готового продукта.

Готовый раствор гипохлорита с помощью дозирующего насоса направляется непосредственно в магистраль обрабатываемой воды (давление воды в магистрали не более 6,9 бар). При этом дозирование производится строго пропорционально в зависимости от расхода воды. При прекращении потока воды дозирующий насос останавливается, а установка Санатор автоматически переходит в «ждущий» режим.

На рис. 1 показана схема подачи гипохлорита в магистральный трубопровод, на рис. 2 принципиальная схема подключения установки.

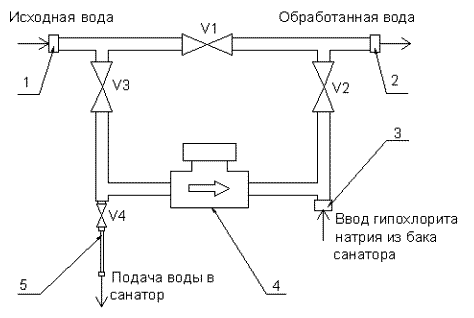

Рис. 1. Схема подключения трубной сборки.

1 - патрубок подачи исходной воды; 2 - патрубок вывода обработанной воды; 3 - патрубок с обратным клапаном для подачи раствора гипохлорита натрия; 4 - датчик потока воды с импульсным выходом; 5 - гибкий шланг с накидной гайкой; V1- V4 - шаровые краны.

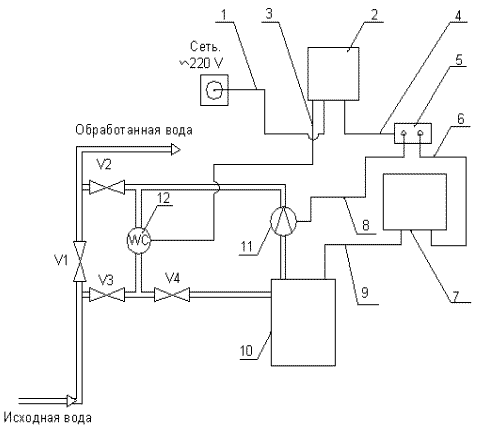

Рис.2. Принципиальная схема подключения Санатора.

1 - сетевой кабель; 2 - микроконтроллер; 3 - кабель импульсного вывода; 4 - кабель нагрузки; 5 - распределительная колодка (розетки); 6 - кабель подключения блока питания; 7 - блок питания Санатора; 8 - кабель подключения дозирующего насоса; 9 - кабель подключения электродной кассеты; 10 - корпус (бак) Санатора; 11 - дозирующий насос; 12 - датчик потока воды; V1- V4 - шаровые краны.
