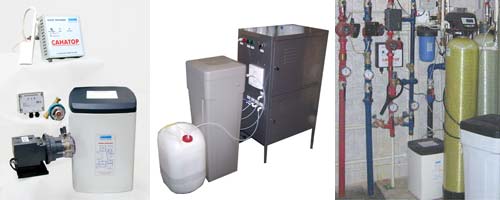

«САНАТОР^®» - генератор гипохлорита натрия

Установка для обеззараживания воды

Установка «САНАТОР^®» предназначена для получения раствора гипохлорита натрия NaClO непосредственно на месте применения, путем прямого электролиза водного раствора поваренной соли.

Получаемый продукт - эффективный окислитель и мощное дезинфицирующее средство, которое используется для следующих целей:

• обеззараживание воды, удаление запахов и цветности, очистка от органических веществ, сероводорода, разрушение цианидов;
• при фильтровании воды интенсификация процесса окисления железа, марганца, а также тяжелых металлов в водах (фильтры и отстойные резервуары);
• дезинфекция оборудования водоочистки (ионообменные или мембранные фильтры, угольные фильтры), а также дезинфекция водопроводов, емкостного оборудования и прочих санитарно-технических устройств, в т.ч. водонапорных башенных емкостей;
• дезинфекция водонагревательного оборудования и систем горячего водоснабжения;
• приготовление моющих и стерилизующих растворов для линий розлива фруктовых и минеральных вод, соков, пива, молока, молочных и др. продуктов.

Установка «Санатор^®» награждена медалью Никола Тесла

Раствор гипохлорита натрия обладает рядом свойств, ценных в техническом отношении. Он не имеет взвесей, поэтому не нуждается в длительном отстаивании, в противоположность хлорной извести. Его окислительная способность гораздо мягче по сравнению с высокотоксичным хлором.

Применение гипохлорита натрия для обеззараживания воды не вызывает увеличения ее жесткости, так как он практически не содержит солей кальция и магния.

В настоящее время раствор гипохлорита натрия все шире используется для обеззараживания питьевой воды и обезвреживания городских и промышленных сточных вод.

Оптимальные условия обработки воды (доза раствора, время контакта воды с окислителем, температура) определяются пробным окислением. Это официально разрешенный и рекомендованный дезинфектант как в России, так и за рубежом. Особо следует отметить, что раствор гипохлорита натрия в небольших концентрациях абсолютно безвреден. Он даже внесен в фармакопейный реестр (используется для внутривенного вливания с целью детоксикации организма).

Сочетание установки Санатор и безреагентных фильтров обезжелезивания серии HFI, особенно при использовании наполнителя Quantum DMI-65, позволяет оказаться от использования перманганата калия, резко повысить срок службы наполнителя, обеспечить стабильное высокое качество воды.

Кроме того, концентрация гипохлорита натрия в приготовленном в Санаторе растворе стабильна - 0,5% (в пересчете на 100% хлор) и «свежий» раствор используется практически сразу. Концентрация товарных растворов гипохлорита из-за крайне ограниченного срока хранения, как правило, неизвестна (требуется химический анализ, что зачастую оперативно сделать невозможно), а это затрудняет их использование и не обеспечивает качество обработки воды.

• Исходное сырье - твердая поваренная соль (хлорид натрия) по ГОСТ 13830-84 сорт «Экстра», высший, первый или по ТУ 18-11-3-85 сорт высший (содержание основного вещества (NaCI), не менее 97,7%).
• Электропитание - от сети переменного тока 220 + 22 В частотой 50 + 1 Гц,
• Потребляемая мощность (блок питания и дозирующий насос) - до 400 Вт.

Установка по классификации относится:

• по типу защиты от поражения электрическим током - к приборам класса II;
• по степени защиты от влаги - к приборам обычного исполнения.

Описание установки «Санатор»

Технические характеристики

При комплектации установки «САНАТОР^®» микроконтроллером системы «Дозатрон» для пропорционального дозирования реагентов, обеспечивается оптимальная подача гипохлорита натрия в обрабатываемую воду в зависимости от режима ее расхода потребителем.

Готовый раствор гипохлорита с помощью дозирующего насоса направляется непосредственно в магистраль обрабатываемой воды (давление воды в магистрали не более 6,9 бар). При этом дозирование производится строго пропорционально в зависимости от расхода воды. При прекращении потока воды дозирующий насос останавливается, а установка Санатор автоматически переходит в «ждущий» режим.

На рис. 1 показана схема подачи гипохлорита в магистральный трубопровод, на рис. 2 принципиальная схема подключения установки.

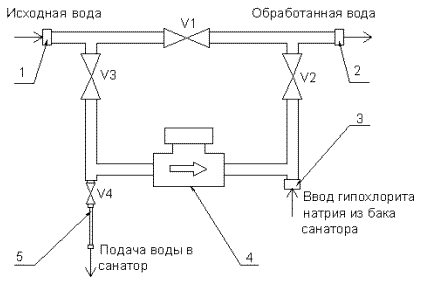

Рис. 1. Схема подачи раствора гипохлорита натрия.

1 - патрубок подачи исходной воды; 2 - патрубок вывода обработанной воды; 3 - патрубок с обратным клапаном для подачи раствора гипохлорита натрия; 4 - датчик потока воды системы «Дозатрон» с импульсным выходом; 5 - гибкий шланг с накидной гайкой; V1- V4 - шаровые краны.

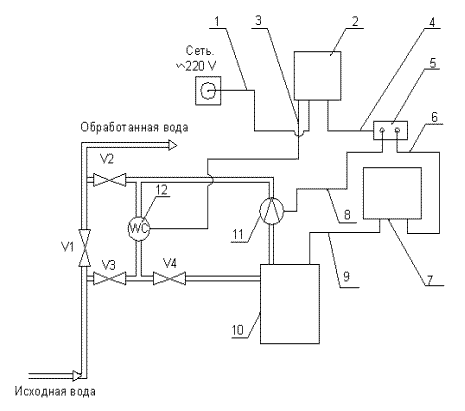

Рис.2. Принципиальная схема подключения Санатора.

1 - сетевой кабель; 2 - микроконтроллер; 3 - кабель импульсного вывода; 4 - кабель нагрузки; 5 - распределительная колодка (розетки); 6 - кабель подключения блока питания; 7 - блок питания Санатора; 8 - кабель подключения дозирующего насоса; 9 - кабель подключения электродной кассеты; 10 - корпус (бак) Санатора; 11 - дозирующий насос; 12 - датчик потока воды; V1- V4 - шаровые краны.

Преимущества установок «САНАТОР»:

• достигнута возможность получения раствора гипохлорита непосредственно на месте применения;
• габариты установки позволяют легко выполнить ее монтаж и оперативно ввести в эксплуатацию, что является ценным в период возникновения чрезвычайных ситуаций и эпидемий;
• концентрация готового раствора гипохлорита стабильная в отличие от товарного раствора гипохлорита (нет необходимости в транспортировке и хранении продукта с крайне ограниченным сроком службы);
• стабильная концентрация готового раствора гипохлорита обеспечивает высокую надежность процесса обработки воды;
• модульное исполнение установки обеспечивает увеличение производительности за счет увеличения числа рабочих модулей;
• простое обслуживание и незначительные трудозатраты.
