Умягчение воды

Установки серий HFS и HFS-RS

В комплектацию установок для умягчения воды серий «HFS» и «HFS-RS» входит продукция мировых лидеров в производстве фильтровального оборудования: «GE Water & Process Technologies» (США) и «Wave Cyber».

Общеизвестно, что процессы образования накипи связаны с наличием в природной воде, в том числе и в пресной, больших количеств растворенных солей кальция и магния. Эти элементы, несомненно, важны для человека, для развития флоры и фауны, но доставляют массу проблем при эксплуатации котельного и теплообменного оборудования. Нам всем хорошо знакомы накипь и осадки в нагревательных устройствах, в трубопроводах, в стиральных и посудомоечных машинах, известковые отложения на сантехническом оборудовании, кафеле, а также сухость волос и кожи при мытье водой с высоким содержанием кальция и магния.

Природные воды очень разнообразны по химическому составу. Главными примесями речных вод, содержащих 500-600 мг/л растворенных солей, являются ионы кальция, магния, натрия, бикарбонатов, сульфатов и хлоридов. Солесодержание подземных вод зависит от условий залегания подземного горизонта и меняется от 100-200 мг/л до нескольких граммов на литр. В пресных водах артезианских скважин преобладают ионы Са²⁺ и НСО₃^-. Эти ионы присутствуют во всех минерализованных водах. Источник их появления - природные залежи известняков, гипса и доломитов. В маломинерализованных водах больше всего содержится ионов Са²⁺. Суммарная концентрация катионов кальция и магния, выраженная в мг-экв/л, определяет жесткость воды.

Установки непрерывного действия серии HFS

Установки умягчения воды серии «HFS» предназначены для умягчения воды, используемой в хозяйственно-бытовых и питьевых целях, пищевых производствах, для подпитки систем отопления и др.

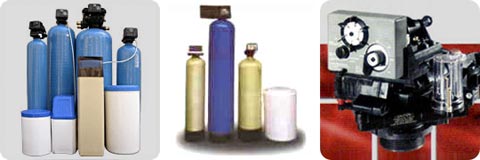

Полнопоточные установки серии «HFS» - автоматические фильтры баллонного типа, с расположенным сверху клапаном управления с контроллером, программирующим процесс регенерации. Работа установок практически не требует вмешательства человека.

Конструктивно установка включает:

• клапан управления «GE Water & Process Technologies» (Подробнее - клапаны управления),
• минеральный бак (баллон) «Wave Cyber» (Подробнее - минеральные баки),
• фильтрующий материал - сильнокислотная катионообменная смола (сополимер стиролдивинилбензола) в натриевой форме,
• поддерживающий слой гравия,
• дренажно-распределительную систему,
• бак для приготовления раствора реагента (поваренной соли).

Условия эксплуатации установок

• Минимальное давление на входе в фильтр, атм: от 2,5 (в зависимости от величины баллона фильтра)
• Максимальное давление, атм: 8,0
• Температура, °C: +5 - +35
• Влажность, %: не более 70
• Бесперебойное питание переменным током: 220 В, 50 Гц
• Помещение должно быть оборудовано дренажной магистралью.
• Насосное оборудование должно обеспечивать расход воды, не менее требуемого при промывке (в зависимости от модели фильтра).

Принцип действия

Процесс умягчения воды основан на обмене ионов солей жесткости (кальция и магния) на ионы натрия (из пищевой поваренной соли) при фильтровании воды через объем ионообменной смолы. Регенерация смолы производится промывкой раствором поваренной соли (NaCl) в автоматическом режиме. Для приготовления раствора реагента рекомендуется использовать таблетированную соль или пищевую поваренную соль крупного помола, не содержащую йода. При обслуживании установки обязателен контроль за достаточным количеством соли в баке для приготовления раствора реагента.

Требования к исходной воде:

• содержание железа в воде - не болеее 0,5 мг/л;
• окисляемость перманганатная - не более 5,0 мг О₂/л;
• жесткость общая - до 20 мг-экв/л,
• общее солесодержание - до 1000 мг/л;
• цветность не более 30 градусов;
• отсутствие взвесей, нефтепродуктов, сероводорода и сульфидов;
• содержание свободного активного хлора - не более 1 мг/л.

Технические характеристики установок серии «HFS»

Модель	Тип клапана управле-ния	Производи- тельность, м3/ч	Объем катионита, л	Высота/ диаметр фильтра, мм	Объем бака для соли, л
HFS-0817-255/742 Cabinet	Т	0,3	7		-
HFS-0817-255/762 Cabinet	Е
HFS-1035-255/742 Cabinet	T	1,0	25	520/340	-
HFS-1035-255/762 Cabinet	E
HFS-1044-255/742	Т	1,3	25	1320/260	64
HFS-1044-255/762	E
HFS-1054-255/742	T	1,5	42	1600/260
HFS-1054-255/762	E
HFS-1344-255/742	T	2,0	50	1320/334
HFS-1344-255/762	E
HFS-1252-255/742	T	2,3	65	1536/308
HFS-1252-255/762	E
HFS-1354-255/742	T	2,5	75	1600/334	105
HFS-1354-255/762	E
HFS-1354-268/742	T
HFS-1354-268/762	E
HFS-1465-268/742	T	3,0	100	1850/360
HFS-1465-268/762	E
HFS-1665-268/742	T	4,0	125	1850/410	200
HFS-1665-268/762	E
HFS-1865-278/742	T	5,0	150	1850/480
HFS-1865-278/762	E
HFS-2162-278/742	T	6,0	200	1780/543
HFS-2162-278/762	E
HFS-2162-MG,SN,742,NHB	T			1950/543
HFS-2162-MG,SN,762,NHB	E
HFS-2472-MG,SN,742,NHB	T	8,0	300	2200/622	380
HFS-2472,MG,SN,762,NHB	E
HFS-3072,MG,SN,742,NHB	T	12,0	475	2230/772
HFS-3072,MG,SN,762,NHB	E
HFS-3672,MG,SN,742,NHB	T	17,0	675	2230/927	2х380
HFS-3672,MG,SN,762,NHB	E

Примечание:
Т - блок управления с регенерацией во временном режиме;
Е - блок управления клапана с регенерацией по команде электронного расходомера.

Описание и инструкция по эксплуатации: Установки умягчения воды серии «HFS» с блоком управления «GE OSMONICS AUTOTROL»

Установки умягчения воды непрерывного действия серии «HFS-RS»

Жесткая вода непригодна для систем оборотного водоснабжения, для питания паровых и водогрейных котлов, а также практически для всех видов теплообменного оборудования. Отложения солей жесткости приводят к значительному увеличению тепловой энергии на нагрев и к эквивалентному увеличению затрат на расход топлива. Также они отрицательно сказываются на теплообменных и гидравлических характеристиках, выводится из строя насосное, запорное и регулировочное оборудование, ускоряются коррозионные процессы.

Установки умягчения воды серии «HFS-RS» предназначены для умягчения воды в водогрейных и паровых котельных, а также на предприятиях с непрерывным циклом производства. Применение установок умягчения позволяет довести показатель общей жесткости до 0,07-1 мг-экв/л, а при последовательной двухступенчатой обработке воды до 0,01-0,02 мг-экв/л.

Модели установок непрерывного действия могут работать по следующим схемам:

Twin Parallel - система из двух фильтров, включенных параллельно с двумя клапанами управления. Фильтры работают одновременно, обеспечивая двойную производительность. Регенерация каждого из фильтров производится поочередно по мере необходимости. В момент регенерации работает только один из фильтров, поэтому производительность установки снижается в два раза.

Twin Alternating - система состоит из двух фильтров, включенных параллельно. В режиме фильтрации работает только один из фильтров, другой в это время находится в регенерации или в режиме ожидания. При исчерпании обменной ёмкости работающего фильтра, он переходит в режим регенерации, а в работу вступает фильтр, ранее находящийся в режиме ожидания. Система позволяет обеспечить режим непрерывного умягчения с заданной производительностью.

Triplex - система из трех фильтров, включенных параллельно, с тремя клапанами управления соединенных между собою коммутирующим кабелем. Три фильтра находятся в работе постоянно, обеспечивая тройную производительность. В момент исчерпания обменной емкости одного из работающих фильтров он переходит в режим регенерации, а два оставшихся продолжают работать, обеспечивая двойную производительность. По окончании регенерации фильтр сразу вступает в работу. В последующем процесс повторяется.

Технические характеристики установок серии «HFS-RS»

Модель	Производи- тельность, м3/ч	Объем катионита, л	Высота/ диаметр фильтра, мм
HFS -1044-255/764 RS	1,0	2х25	2х(1320/260)
HFS -1054-255/764 RS	1,5	2х42	2х(1570/260)
HFS -1252-255/764 RS	1,8	2х62	2х(1536/308)
HFS -1344-255/764 RS	2,0	2х50	2х(1320/334)
HFS -1354-255/764 RS	2,5	2х75	2х(1600/334)
HFS -1465-255/764 RS	3,0	2х100	2х(1850/360)
HFS -1465-278/764 RS	3,0	2х100	2х(1850/360)
HFS -1665-278/764 RS	4,0	2х125	2х(1850/410)
HFS -1865-278/764 RS	5,0	2х150	2х(1850/480)
HFS -2162-278/764 RS	6,0	2х200	2х(1780/543)
HFS -2162,MG,762, Twin	6,0	2х200	2х(1950/543)
HFS -2472,MG,762, Twin	8,0	2x300	2x(2200/622)
HFS -2472,MG,762, Duplex	2 x 8,0	2x300	2х(2200/622)
HFS -2472,MG,762, Triplex	3 x 8,0	3x 300	3х(2200/622)
HFS -3072,MG,762, Twin	12,0	2x475	2x(2230/772)
HFS -3072,MG,762, Duplex	2 x 12,0	2x475	2х(2230/772)
HFS -3072,MG,762, Triplex	3 x 12,0	3x475	3х(2230/772)
HFS -3672,MG,762, Twin	17,0	2x675	2x(2230/910)
HFS -3672,MG,762, Duplex	2 x 17,0	2x675	2х(2230/927)
HFS -3672,MG,762, Triplex	3 x 17,0	3x675	3х(2230/927)
