Схема подключения «Санатора»

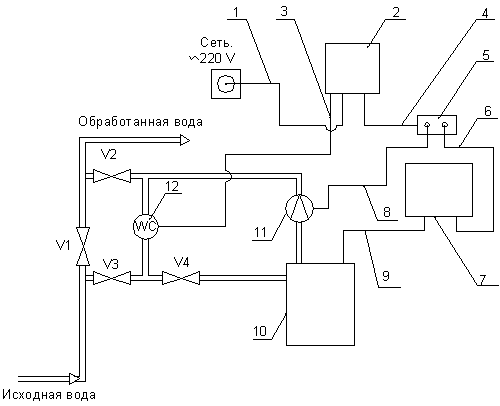

Схема подключения Санатора в комплексе с микроконтроллером МПВPRO и дозирующим насосом Stenner:
1 - сетевой кабель;
2 - микроконтроллер МПВPRO;
3 - кабель импульсного вывода;
4 - кабель нагрузки;
5 - распределительная колодка (розетки);
6 - кабель подключения блока питания поз. 7;
7 - блок питания Санатора;
8 - кабель подключения дозирующего насоса;
9 - кабель подключения электродной кассеты;
10 - бак «Санатора»;
11 - дозирующий насос Stenner (подача раствора гипохлорита натрия);
12 - датчик расхода воды;
V1-V4 - шаровые краны.
